Историческая справка
Эволюция подпорных стенок: от древности до современных технологий
Подпорные стенки известны человечеству с глубокой древности. В античные времена их применяли для террасирования склонов, защиты от эрозии и создания сельскохозяйственных площадей. Примеры таких конструкций можно найти в Мачу-Пикчу и римских акведуках. Первоначально стенки возводились из бутового камня в сухой кладке — без связующего раствора. Позже, с развитием строительных технологий, в арсенал инженеров добавились известковый раствор, кирпич и, в XX веке, — железобетон. Сегодня подпорные стены выполняют не только утилитарную, но и декоративную функцию, органично вписываясь в ландшафтный дизайн. С учетом рельефа и нагрузки они могут быть выполнены из бетона, природного камня или габионов — металлических сетчатых конструкций, наполненных камнями.
Базовые принципы
Технические основы устройства подпорной стены

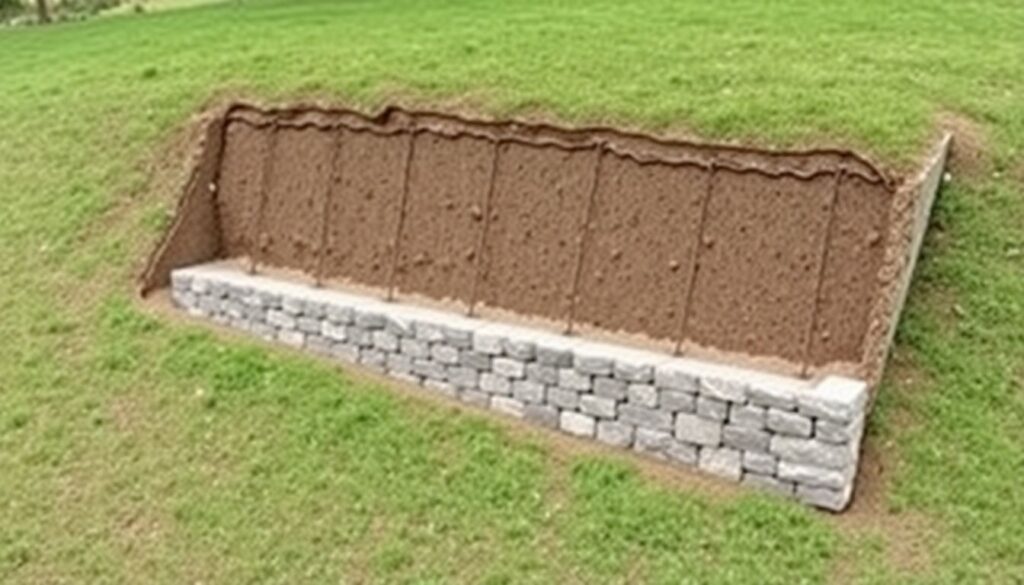

Прежде чем приступить к строительству, важно понимать, как сделать подпорную стенку на участке с уклоном с учетом гидростатического давления, особенностей грунта и предполагаемой нагрузки. Основной задачей конструкции является предотвращение смещения массы грунта под действием силы тяжести и атмосферных осадков. Любая подпорная стена должна обладать достаточной массой или анкерной системой, чтобы противостоять горизонтальному давлению.
Ключевые принципы:
1. Фундамент: Устойчивость конструкции зависит от прочного основания. Глубина закладки фундамента определяется типом грунта и высотой стены.
2. Дренаж: Обязателен для предотвращения накопления воды за стенкой, что может привести к разрушению.
3. Уклон: Небольшой наклон стены в сторону склона (обратный уклон) увеличивает устойчивость.
4. Материал: Выбор между бетоном, камнем или габионами зависит от эстетики, бюджета и условий эксплуатации.
5. Геотекстиль: Используется для отделения грунта от щебня и предотвращения размывания.
Эти принципы применимы независимо от того, выполняется ли подпорная стенка из бетона своими руками или строится с привлечением подрядчиков.
Примеры реализации
Варианты конструкций из различных материалов
На практике существует множество способов реализации подпорных стен, каждый из которых имеет свои особенности.
1. Бетонная подпорная стена: Часто используется для высот от 1 до 2,5 метров. При самостоятельном строительстве важно правильно армировать конструкцию. Для этого устанавливают арматурный каркас и производят монолитную заливку с виброуплотнением. Такая подпорная стенка из бетона своими руками требует тщательной подготовки: опалубки, качественного бетона (не ниже М300) и обязательного устройства дренажной трубы с тыльной стороны.

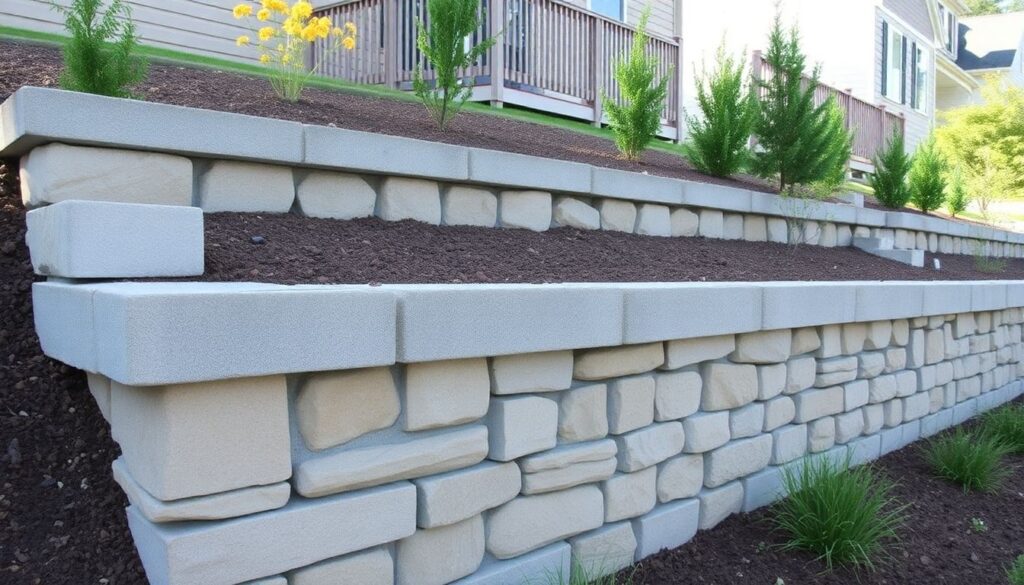

2. Каменная кладка: Подпорная стенка из камня инструкция предполагает послойную укладку бутового или валунного камня с перевязкой швов. Используется цементно-песчаный раствор или сухая кладка при невысоких конструкциях. Такая стена хорошо дренирует воду, но требует точной укладки и подбора камней.
3. Габионы: Строительство габионов для подпорной стенки подразумевает монтаж металлических корзин из оцинкованной проволоки, которые заполняются крупным щебнем или булыжником. Габионы особенно эффективны при укреплении склонов и береговой линии, так как обладают гибкостью и устойчивостью к деформации. Они не нуждаются в фундаменте, но требуют подготовки основания и укладки геотекстиля.
Каждый из этих методов может эффективно использоваться для укрепления склона подпорной стенкой, при условии правильного расчета и соблюдения строительных норм.
Частые заблуждения
Ошибки при проектировании и строительстве
Неправильные представления о конструкции подпорных стен могут привести к дорогостоящим ошибкам. Ниже перечислены наиболее распространенные заблуждения:
1. Игнорирование дренажа: Отсутствие дренажной системы — одна из главных причин разрушения стен. Вода, скапливающаяся за конструкцией, увеличивает давление и может вызвать её опрокидывание.
2. Недооценка грунтовых условий: Проектирование без учета типа и подвижности грунта приводит к неустойчивости. Например, суглинки требуют более глубокой закладки фундамента.
3. Переоценка возможностей сухой кладки: Подпорная стенка из камня инструкция допускает сухую кладку только для невысоких стен до 1 м. Более высокие конструкции без раствора теряют прочность.
4. Использование неподходящих материалов: Некоторые домашние мастера применяют для габионов сетку низкого качества, не устойчивую к коррозии, что сокращает срок службы конструкции.
5. Ошибочный выбор высоты без расчетов: Часто считают, что чем выше стена, тем лучше она удержит грунт. Однако без расчетов высоты, угла наклона и армирования это приведет к разрушению.
Понимание этих ошибок позволяет избежать проблем при реализации проекта и обеспечит долговечность конструкции. Так, если вы планируете укрепление склона подпорной стенкой, важно не только выбрать материал, но и грамотно подойти к инженерной части проекта.
Заключение
Подпорные стены — это не просто архитектурный элемент, а инженерное сооружение, требующее понимания процессов взаимодействия грунта, воды и материалов. Независимо от того, осуществляется ли строительство габионов для подпорной стенки, возводится ли подпорная стенка из бетона своими руками или монтируется каменная кладка, главное — соблюдать технические нормы. Только в этом случае конструкция успешно выдержит испытание временем и природными условиями.
